Descripción
Equipo para soldar tubería de plástico utilizada en la distribución de agua potable y red de alcantarillado. Realiza uniones a tope del tubo por medio de la fusión de material plástico. El resultado es una unión hermética altamente resistente y duradera.

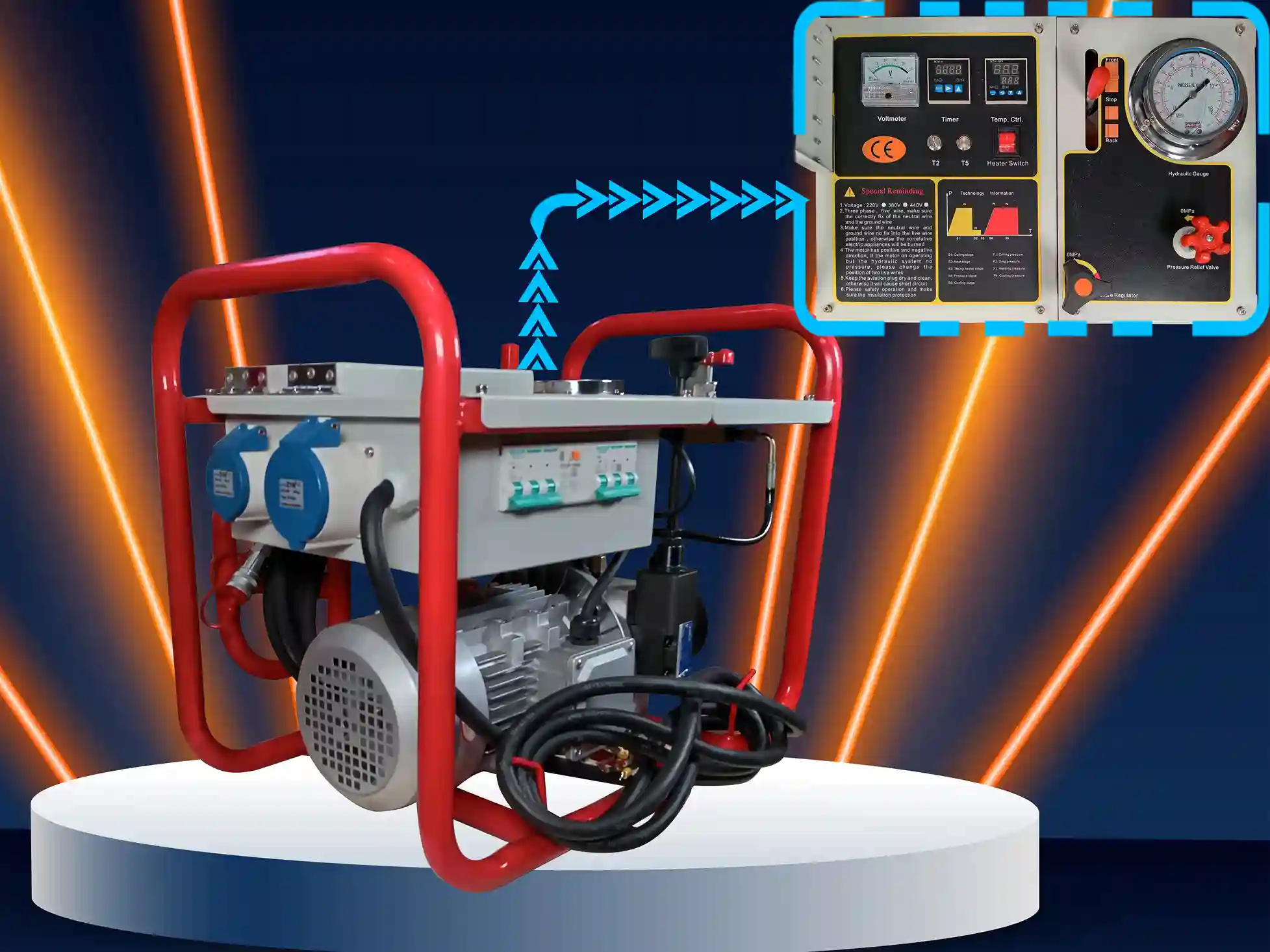

Además cuenta sistema hidráulico para facilitar el empalme del material. La palanca de dirección dirige el movimiento del tubo hacia la derecha o izquierda, y la posición central para detener el desplazamiento. Con los siguientes dos controles auxiliares:
Pressure Relief Valve: su propósito es mantener o aliviar la presión del hidráulico. Se utiliza cuando se quiere mantener la presión de prensado después de liberar la palanca de dirección.
Pressure Regulator: Con la cual podemos regular la presión del aceite hidráulico y por lo tanto la presión de prensado.
El procedimiento para realizar la fusión de dos tubos podemos explicarlo en tres pasos que son el rectificado, calentamiento y fusión, los cuales explicamos a continuación:
Rectificado

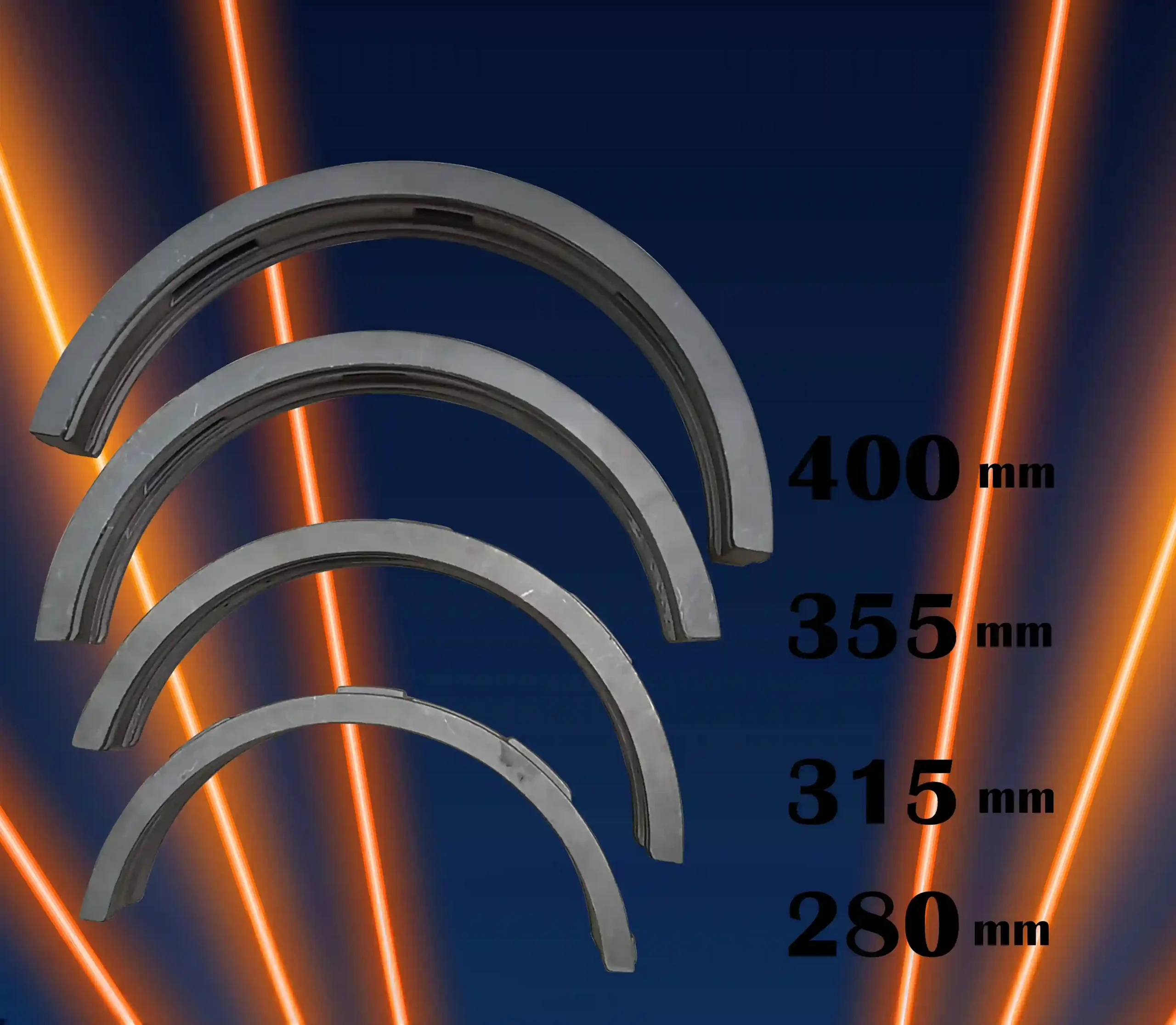

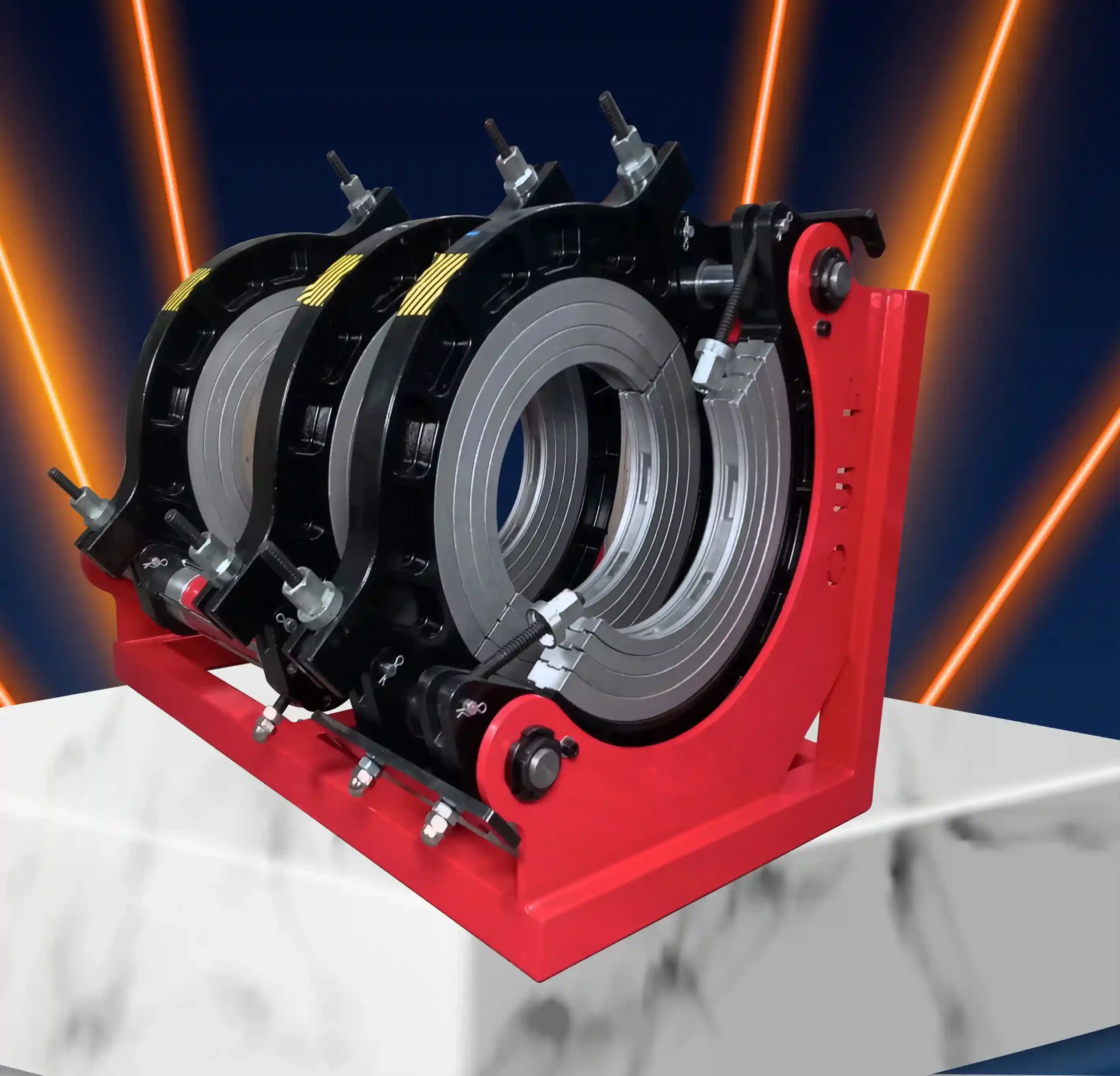

El primer paso para la fusión de dos tubos es colocarlos en la estructura sujetados por las mordazas de la medida correspondiente al tubo. Con las caras a unir encontradas entre si, con espacio suficiente para poder colocar el disco rectificador. En ese espacio colocamos el disco rectificador.
Encendemos el disco rectificador desde la unidad de control, empezara a girar. Movemos la palanca de dirección de manera que ambos tubos se acerquen entre si con el disco girando entre ellos. Al hacer contacto los tubos con las cuchillas del disco estas comenzaran a cortar las partes salientes hasta dejarlo completamente liso. Evitar un avance excesivo que pueda causar el atascamiento del disco. Con la palanca de dirección separamos los tubos, y con el apagador correspondiente detenemos el disco rectificador, finalmente retiramos el disco rectificador de la estructura.
Calentamiento

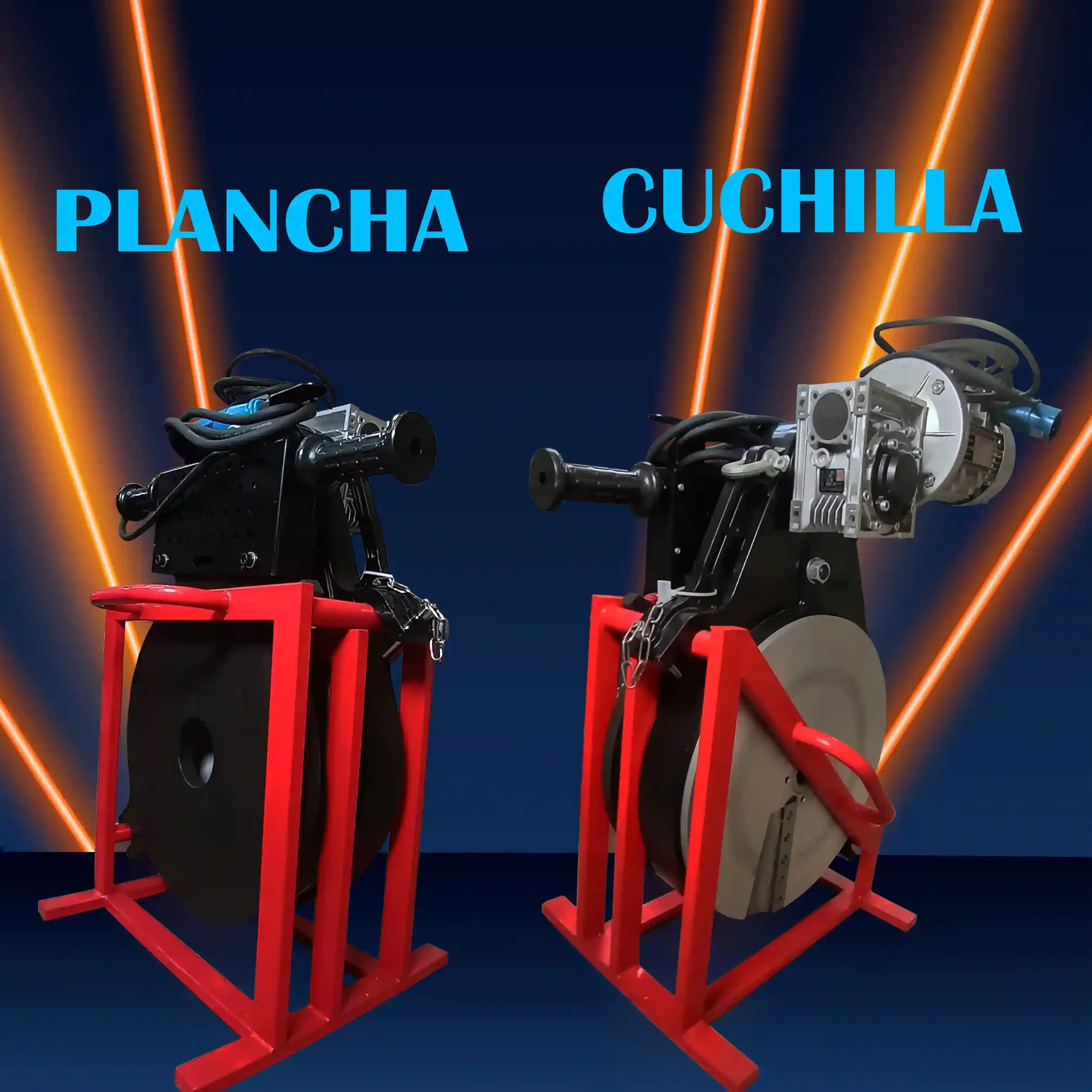

Colocamos la plancha en el lugar donde estaba el disco rectificador en medio de los dos tubos y la encendemos utilizando el botón de heater switch. Se encenderá también el display de temperatura donde podemos programar la temperatura objetivo y la temperatura actual. Esperar algunos minutos hasta alcanzar la temperatura objetivo. Después movemos la palanca de dirección para acercar los tubos hacia la plancha hasta presionarla. Esperamos unos minutos hasta que el calor se transfiera hacia el tubo y este se comience a ablandar ( el tiempo de calentamiento recomendado depende de las dimensiones de los tubos y se muestran en la tabla de la imagen ).
Fusión
Terminado el tiempo de calentamiento, rápidamente separamos ambos tubos, retiramos la plancha y los volvemos a unir haciendo presión entre ellos (La presión recomendada y el tiempo de prensado depende de las medidas del tubo y se muestra en la tabla de la imagen). Recordar que solo se tienen unos pocos segundos en hacer esta ultima operación para evitar que el tubo se enfríe y resulte en una unión defectuosa.
